Saturday, January 2, 2021

Are you sure PTFE is glowing ??

Свечение ПТФЕ

Простой способ, как посмотреть на дефракционной решетке, установленой на камеру полного спектра, возможности переизлучения ПТФЕ в видимом диапазоне. Излучатель МТЕ 303 УФ.

A simple way how to look at a defraction grating mounted on a full spectrum camera, re-emission of PTFE in the visible range. Emitter MTE303 UV.

Как можно видеть, этот замечательный материал, отражающий УФ более 90%, к сожалению, не подходит для применения в UVIVF как мишень или как фон, так как объективно имеет собственную люминесценцию.

Справедливости ради, собственно люминисценцию имеет не сам материал, а технологические примеси в веществе, применяющиеся при изготовлении.

Единственный способ избежать свечения - получить ПТФЕ мишень космического класса очистки, стоимостью более $500. Во всех остальных случаях, с большой вероятностью, мишень покажет похожий результат.

Stats

Infrared luminescence for some plants and materials.

Яблоневый цвет.

Цветы яблони в фарфоровой вазе. Выполняется только видимым светом. Источник переизлучения здесь: листья яблони, фарфор, "серединка" цветка. Лепестки цветка не излучают света, они остаются темными, но полупрозрачными. В качестве примера цветной фотографии здесь размещено 2 больших объекта с разным излучением (листья и фарфор), чтобы получить два разных цвета.

1. Инфракрасная фотография, экранирование 715+. Излучение: два источника одновременно: 500 нм + 450 нм.

otkliychenie_meniy
Stats

Wednesday, August 26, 2020

Вега11 2.8 50 - a very small focus shift in IR.

Вега11 2.8 50 тест в ИК - незначительный фокусный сдвиг.

Неожиданно Vega11 (Вега11 2.8 50) показывает очень маленький сдвиг фокуса в ИК. Все еще есть смещение, но очень небольшое, до 1 мм.

Это позволяет сделать макро фрагменты, фотографии текста (обычный из книги) или фото другого очень маленького объекта и почти точно совместить ИК-фотографию и видимую фотографию, если есть такая задача.

Вега установлена в переходник (на бесконечность для фотоаппарата Nikon), линза на бесконечность удалена. На 830 нм показывает сдвиг фокуса до 1 мм. Это самый маленький из тестированных мной ранее.

На тестах: Слева - IR RG 830, справа - видимый. Во время съемки фокус до объекта не меняется. Тест показывает только собственный сдвиг фокуса объектива из за разницы излучения.

otkliychenie_meniy


Так что это очень дешевый вариант, который похоже можно вполне использовать для NIR. Спокойно и неспешно, линза за 400 рублей замечательно берет 830 - 850 нм практически без фокусного сдвига [!sic], и не напрягается вообще. Белого пятна также нет, по крайней мере при макро.

Вариантов Vega много, на тесте только вариант объектива с зеброй. Работают ли таким образом другие модели - мне не известно. Резьбы для фильтра нет, садился на обычную изоленту. До объекта съемки будет 15 см примерно с такой посадкой, до матрицы где то 25 см+_.

830 нм/видимый:

otkliychenie_meniy


otkliychenie_meniy

Половина сахар половина мед.


otkliychenie_meniy

Увы, эта ситуация НЕ работает в УФ.
Stats

Friday, March 20, 2020

If WB lum without cash? Unreal! Unreal!

Простая и почти бесплатная мишень для баланса белого в UVIVF. Хлопковая бумага холодного прессования.

Тест UVIVF :
Слева-RAW, справа - баланс белого NX_D на образце № 4. Видимая люминесценция.
Nikon D300 + Kyoei 35 mm 3.5 + ЖС4.
Свет U365 MTE 301, фильтрован Hoya340.
Visible Luminescence induced by UV 365 light.


otkliychenie_meniy
Большой лист и круглая мишень это PTFE.

Мои бумажные образцы по номерам:

1-"Для масла и акриловой" бумаги FABRIANO.
2-Обычный отечественный стандарт для акварели. (На фото Славница).
3-Canson, Arches Франция для акварели.
4-Лана "Aguarelle Grain fin".
5-Canson, (Зерно).
6-Canson Монтвал.

В качестве фона и мишени для баланса - я обычно использую бумагу № 5.
Другие образцы немного отличаются, вы можете увидеть на этом тесте несколько вариантов.

Это ситуация в отраженном уф 365 (справа) S8612_2мм+360 Hoya_2мм:

otkliychenie_meniy

В следующем тесте представлены несколько образцов белых пигментов, выкраска на бумаге №5.
(Состав связующего - куриный желток + уксус.) На всех образцах: половина слева - 1 слой краски, справа - два слоя.

Фото: свет MTE 301 + фильтрован Hoya U340.
Полная темнота. УФ блок -ЖС4 (420) стекло на линзе.

Баланс в NX-D, на на хлопковой акварельной бумаге (Canson), которая одновременно является фоном, так как она позволяет получить стабильный светло-серый цвет. Цвет образцов люминесценции после выставления баланса, очень близок к тому, как я вижу своими глазами.
Dangerous! Use eye protection for this method.

otkliychenie_meniy

Тоже самое в отраженном УФ 365 - фильтр линзы S8612_2мм+360 Hoya_2мм:

otkliychenie_meniy

В отраженном УФ 365 S8612_2мм+360 Hoya_2мм, - баланс на образце и на красочном слое выполнен по одной бумажной мишени одинаково.
Хорошо видно, что вставка цинковыми белилами, и выкраска на образце - одного цвета:


otkliychenie_meniy


№5 и № 4.
otkliychenie_meniy

Несколько образцов в VIIRF, просто для примера. Тот же баланс и стабильно серый цвет фона.


otkliychenie_meniy

Как можно видеть, хлопковая бумага холодного прессования Canson за 300 р,
может успешно использоваться в качестве мишени и фона для UV, UVIVF, VIIRF, IR.
В видимом это конечно же дивный белый.

Этот простой и быстрый способ, если не брать во внимание как он выглядит, дает замечательные результаты. Ближайшая по цене профессиональная мишень для баланса в UVIVF стоит около $800.


Stats

Wednesday, December 11, 2019

Cheap diffraction grating

Дневной свет.

Происходит тестирование самой дешевой решетки 1000 линий за $5,
методом тыка в окно.
Продается в цветной картонной рамочке. Спиртом с решетки отмыт клей, оторван удален картон слайда,
произведена укладка между двумя стеклами ВС3, и на канцелярскую ленту все приклеено к кольцу адаптера. Размер решетки получается - 5х5 см.

Собственно решетка, внешний вид:
Вид при покупке, в стеклах после удаления слайда, и на объективе.

otkliychenie_meniy


Прилагается тест:
Обычное окно в обычный день, стекло на объективе + фильтр ИК блок BG40, ИК+красный обрезан = видимый глазами дневной свет в комнате.
Решетка стирку пережила, все нормально.

otkliychenie_meniy

Без фильтра, красный сколько его есть на свете. На окне белая занавеска.

otkliychenie_meniy

В УФ решетка прозрачна, по тесту - до 345 нм

Слева - черный свет Uniel спираль 345-400, справа МТЕ 303 UV365.
Фильтры: S8612_2mm + Hoya360_2mm, оба снимка чистый УФ.


otkliychenie_meniy

Чистый УФ градиент, в комнате, видно как оконное стекло обрезает по ложному "желтому" - это 370-375 нм примерно.
Фильтры: S8612_2mm + Hoya360_2mm.



otkliychenie_meniy

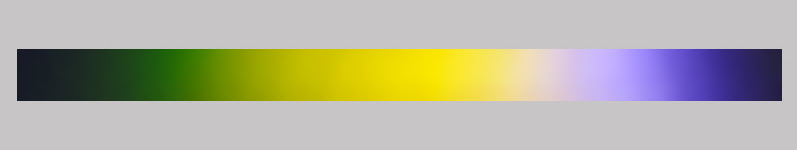

Чистый УФ градиент, на улице,
хорошо видно весь "желтый" 350-370 нм, и "зеленый хвост" - ультрафиолет 345 - 350 нм, который в комнату не попадает вообще, потому что блокируется оконным стеклом.
Фильтры: S8612_2mm + Hoya360_2mm.



otkliychenie_meniy

Dangerous ! Для получения любого градиента - конечно нельзя этой конструкцией смотреть глазами на солнце или просто в небо в солнечный день, в том числе в помещении.


Если не брать во внимание как все выглядит, инструмент вполне нормальный, даже для УФ, можно в кольце от поляризационного фильтра установить, и замечательно работает.
С красивейшей LaLaUviroptics это конечно не сравнить, но и цена в 10 раз меньше.
Исходное назначение такого слайда мне неизвестно.
Stats

Wednesday, December 4, 2019

Phosphor LED

Белый снег, белый мел,
Белый сахар тоже бел.
А вот белка не бела,
Белой даже не была.
Детская скороговорка




Люминофорный светодиод.


Сегодня на тестировании - порождение японского дракона последнего времени.

Это гениальный точечный источник "белого света". Изобретатель излучателя получил Нобелевскую премию в 2014, наши имели эту разработку в 70-х, но все было *запикано*, и открытие справедливо принадлежит японцам.

Сегодня такое освещение очень популярно у работников художественного труда, в качестве недорогого источника дневного света.
Однако, не стоит забывать вот о чем.
Если вы используете подобные светодиодные лампы для постоянного освещения, через какое-то время могут последовать необратимые изменения в виде повреждения сетчатки глаза.

Совсем плохо если этот свет используют дети - глаза ребенка способны поглощать в 10 раз больше синего света, чем глаза старика, так как хрусталик глаза желтеет с возрастом, превращаясь в естественный фильтр.



Итак, искомое, представляет собой излучатель СИНЕГО света
излучение которого лежит в диапазоне λ = 400-470 нм, с пиком на 450 нм +_.
Если такие штуки собраны в прожектор или ленту, каждый из светодиодов испускает узкий и мощный синий луч.

Сверху на диод установлен желтенький плевочек - люминофор, из которого исходный синий призван выбить люминесценцию "белого". (На синюю "лазерную указку" намазано фосфором, как на советских елочных игрушках.)

Как бы предполагается что вот вынуждающее синее излучение, и вот оно производит белое свечение люминофора и вот он - дивный дневной свет.

Однако, в реальности синий луч, грубо говоря на три четверти мощности, проходит эту нашлепку навылет, а на оставшиеся сбережения вышибает из люминофора красный и желтовато-зеленый луч. Все это вместе человек видит глазами как имитацию дневного света.

Производители предлагают также плавное изменение цветовой температуры - а именно с 5500 до 2700К (до теплого белого), как правило за счет красной люминесценции 'оранжевых' элементов люминофора. Режим 5500К - это абсолютно критический режим для сетчатки глаза, это температура фотовспышки и пригоден к использованию только как функция фотовспышки.

Почему все плохо:
Кроме избыточной дозы синего, в спектре такого источника почти полностью подавлен бирюзовый - голубой.
Глаз человека калибрует освещенность по небесам голубому, на месте которого в этом случае темное пятно.



Поэтому зрачки наблюдателя будут расширяться реагировать неадекватно освещенности, и в них будет постоянно поступать мощный, узкий, а в некоторых типах прожекторов мерцающий, синий луч 450 нм, который будет медленно и необратимо оставлять повреждение на сетчатке глаза, независимо от того как именно установлен источник - прямо в глаза, на белый халат холст пациента, или же свет рассеивается в потолок.

Прилагается тест:

Видимый спектр люминофорного светодиода 10W: (Решетка 1000 линий, S8612 2 mm, в полной темноте.)


Видимый спектр простой лампы накаливания 60w для сравнения. (Решетка 1000 линий, S8612 2 mm, в полной темноте.)



График люминофорного светодиода от одного из самых дорогих производителей + изменение цветовой температуры.
Синяя игла на отметке 450 нм передает всем привет.




Здесь уютно располагается простой вывод:
Лучше не выбирать синий световой меч для живописи, if you are not a Jedi.
Переходи на темную сторону силы красный.


Сюдзи Накамура со своим изобретением.
Фото из открытых источников.


Stats

Friday, October 4, 2019

False yellow.

Сравнительное тестирование для ложного желтого цвета.

Тест показывает как изменяется ложный желтый цвет для инфракрасной части градиента, после переключения каналов.
Верхний ряд - видимый свет для сравнения - видно какая часть видимого красного переходит в желтый. Значительная часть невидимого красного также переходит в желтый, при использовании слабого Ик блока цвет изменяется и улучшается. Тоже самое произойдет при съемке, особенно разница будет заметна для лиц (на изображении кожи человека), и всех красных предметов в кадре.

Tiffen 12 один, и комбинация Tiffen 12 + IR block KG1, KG3.

OC12, 2 мм один фильтр, и комбинация KG1, KG3.

otkliychenie_meniy


otkliychenie_meniy


Stats

Monday, September 23, 2019

Visible red vs invisible red.

Сравнительное тестирование ИК блокирующих фильтров:
Видимый красный vs невидимый красный.


Верхний ряд - это существующий и доступный диапазон красного цвета. Это градиент регистрируемый датчиком Байера матрицы Toshiba HEZ1 TOS-5105 (CMOS).
Фильтр на матрице - кварцевый Spectrosil 2000.

Этот ряд показывает сколько красного можно принять на самом деле.
Инфракрасный и УФ хвосты отрезаны, в этом тесте интересен только красный.

Линия S8612_1,5мм - Показывает то количество красного цвета, которое видит человек.
S8612_1,5мм имеет те же характеристики что и хрусталик глаза. Именно такой фильтр стоит в глазах человека.

Все излучение за этой границей - невидимая человеческим глазом зона.

Это темное пятно для нас, в реальности ярко освещается от любого источника излучения, и имеет красочный градиент, палитру цветов, (получаемую посредством регистрации через датчик Байера).
Все это сгодится художнику.

Итак:

otkliychenie_meniy

В тесте используются фильтры:
Первая часть, полное или частичное экранирование, ИК-БЛОК: S8612, BG40, СЗС23, BG38

Вторая часть, слабый ИК-блок: KG3_2mm, KG1_2mm, СЗС24_2mm, СЗС25_2mm, СЗС26_2mm, СЗС27_2mm и несколько других.

Тест выполнен на дифракционной решетке (1000 линий, Uviroptics) в полной темноте. Свет - одна лампа накаливания 60w.



This is my collection of IR-block filters. For S8612, I indicated the thickness, all other - 2 mm thickness.
First row - no filter. I drew a few numbers on the background, in pencil. Then I set the grading - so that the visible part (S8612_1.5 mm) ends at about "1".
The test shows what the 'IR red part' looks like for all of these filters. Most of them are antique, they are not used today or are rarely used. I noted modern filters with gray color.
The conditions are the same: Diffraction grating of 1000 lines, one 60W incandescent lamp. White cotton paper with printed markings for the background + few numbers.

Stats

Tuesday, September 17, 2019

Red gradient for cool red trees.

Сравнительное тестирование Lee 729 vs Eka стек. Слабый ИК блок.

Используются фильтры:
Lee 729 (Scuba Blue Gel) 1mm.
Eka (СЗС20+ЖЗС5) 2mm каждый.
Ик блок: KG3_2mm, KG1_2mm, СЗС24_3mm, СЗС25_3mm, СЗС26_3mm, СЗС27_3mm.

Тест выполнен на дифракционной решетке (1000 линий, Uviroptics) в полной темноте. Свет - одна лампа накаливания 60w.

Верхний ряд - видимый свет (S8612 1 mm), нижний ряд приводится для сравнения (Tиффен 12 после замены каналов как для традиционной обработки аэрохром).


Итак: На фото тестовое сравнение фильтра Lee 729 с добавлением 'слабого' ИК блока
в сравнении с комбинацией Eka (СЗС20+ЖЗС5), так же с добавлением 'слабого' блока.
Этот результат получен непосредственно от камеры, без замены каналов.


otkliychenie_meniy

Lee # 729 один и в комбинации с блоком:
Верхний ряд - видимый свет (S8612 1 mm), нижний ряд приводится для сравнения (Tиффен 12 после замены каналов).

otkliychenie_meniy


Ека стек (СЗС20+ ЖЗС5), один, и в комбинации с ИК блоком:

Верхний ряд - видимый свет (S8612 1 mm),
нижний ряд для сравнения - (Tиффен 12 после замены каналов).

Тут внезапно КG3 нажимает сильнее чем СЗС24 и дает надежду на изменения в ложном красном ИК, в направлении мадженты - при этом бирюзовый не улетает резко в небеса как с СЗС25, что совсем хорошо.
Комбинация СЗС20+ ЖЗС5 + КG3 vs + СЗС24 определенно нуждается в скорейшем тестировании на стремительно желтеющих листьях.

Что касается красного - лучший выбор по прежнему дивный Lee 729 + ик блок KG3. Сразу за ним СЗС20 + ЖЗС5 + СЗС24, (пока нет теста с KG3).

Тиффен 12 с заменой каналов, для синего конечно лидирует весь, столько синего больше негде взять.

otkliychenie_meniy


Автор идеи применить Scuba Blue Gel: David Twede.
Filters (KG1, KG3) are made: Uviroptics Lab.

Stats

Friday, August 30, 2019

Spindle tree.

Бересклет.

Два варианта люминесценции:

1. Инфракрасная 715+, излучение два источника последовательно: 555 нм (листья) + 365 нм (ягоды).
2. Видимая 420+, излучение 365 нм.


otkliychenie_meniy
